产品概述 Product overview

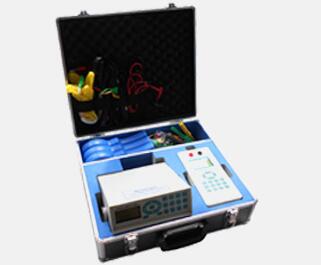

LCT-CT806A多模式配变台区用户识别仪是由主机和分机共同组成。
多模式配变台区用户识别仪主机由载波信号收发电路、脉冲电流接收识别电路、主控制器及显示屏等组成，一般安装在台区配变的低压侧（或配电盘、开关出口等）。多模式配变台区用户识别仪分机安装在低压用户侧，由载波信号收发电路、脉冲电流发送电路、主控制器等组成。
多模式配变台区用户识别仪主机与分机的载波信号直接耦合到三相电力线路，分机发出的特定代码的脉冲电流信号通过主机电流钳接收并识别，即工作时先由分机发出一特定代码的脉冲电流信号，主机端检测到此脉冲电流信号，即可判定分机用户所属台区及相线属性，同时多模式配变台区用户识别仪主机在对应相线发出电力载波信号对分机端进行身份确认，分机可以收到此判定信号并指示。
若在某些测试现场由于电压信号无法接入时（封闭的低压开关柜等），只可使用电流钳夹在低压电缆相线上，多模式配变台区用户识别仪与主机可采用先时钟对时，根据主机接收到的特定脉冲电流的时间与分机所处用户端发送脉冲电流的时间对用户所属台变属性进行确认，若台变（开关）侧主机收到该脉冲电流信号，则说明该用户属于此台区配变。
产品特点 Product features
1、塑壳采用高分子抗冲击工程塑料便携式外箱，并具有良好的机械性能和一定防水功能,外形美观，整机重量轻，方便现场使用。
2、主机与分机均采用大屏幕点阵式液晶显示屏，多模式配变台区用户识别仪全部简体中文显示，操作直观简便一目了然。
3、整机配置附件齐全，可满足不同现场的多种需要。
4、多模识别方式，可准确判断用户所属配变台区或所属用电电路分支（开关），识别准确度达到100％，信号强度高，传输距离远。
5、主机与分机的配置数量灵活，由于主机与分机的号码可以通过键盘随意设定，从而实现复杂条件下的多台配变（开关）供电区域的用户识别。
6、主机与分机均具有记忆功能，一次设定好工作模式后，再次开机无需重新设定工作模式。
7、具有端口电压与用户端电压及线路压降同屏显示功能，方便对比压降，为合理调配平衡负荷提供参考。
8、主机、分机都具有误接电源保护和报警提示功能，当220V电源被误接380V时，电路会自动判断并切断内部电路，同时发出声光报警提示。
9、主机工作电源两种方式可选，当现场的配变出口无裸线（或不方便打开配电盘接线）无法接测试电压线时，※可采用内置电源供电模式，仍可准确判断。
10、主机主电路采用高速处理器具有极强的数据处理能力和强大的存储能力，可以存储至少800组测试数据，并可随时查阅，※并可以通过USB数据接口将存储的数据结果导出。
技术指标 Technical index
1、载波频率：127 kHz
2、传输速率：100 bps
3、工作电源：220V±15% 50Hz4、主机功耗：≤8W5、分机功耗：≤3W
6、脉冲电流：75A/100A/150A
7、电压测量范围及精度：175~265V 1%
8、识别准确度：100%
9、环境温度： -30℃~70℃
10、相对湿度： ≤90%
11、外廓尺寸：
主机：275×198×70 mm
分机：242×132×52 mm
12、总重量： 4.8 kg（标准配置）
